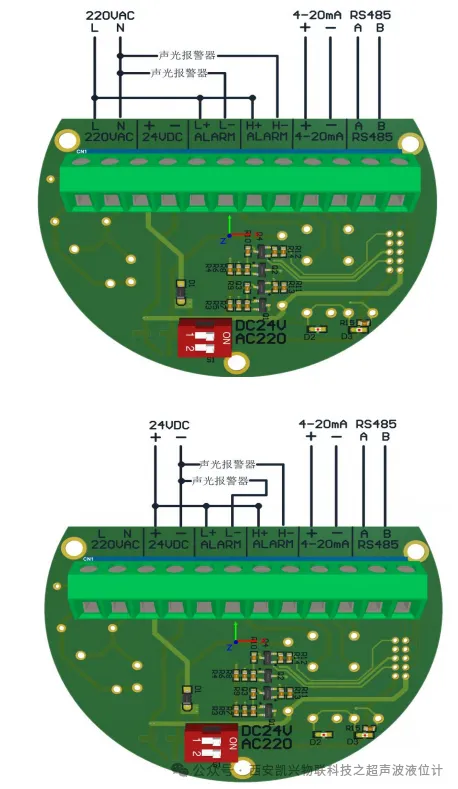

1、产品接线
参数 | 名称 |
继电器上限 | |
继电器下限 | |
红色拨杆 | 拨杆可选择DC24v 或者AC220v供电 注：红色拨杆关闭1开启2为AC220v 开启1关闭2为DC24v |
2：操作方式
2.1仪表显示单元
按键功能:
【BK】按键
─退出编程状态
─退至上一级菜单
─返回主界面，回波界面切换
【
】按键
─修改仪表参数
按键
─切换仪表界面
─选择菜单项
─选择编辑位置
【OK】按键
─进入编辑状态
─确认参数修改
─可以通过显示和调整模块的四个按键来操作仪表。在显示屏上会显示
─各个菜单项。各个按键的功能请参见此前的显示。
2.2菜单界面
在主界面，（按0K键）进入菜单界面选择参数设置（使用是要开启上限和下限开关）
2.3参数设置
功能 | 出厂值 | 说明 |
上限开关 | 关闭 | 开启或者关闭上限报警 |
上限值设置 | 0 | 显示上限报警的报警设置 |
上限回差值 | 显示上限报警的回差值 | |
下限开关 | 关闭 | 开启或者关闭下限报警 |
下限值设置 | 0 | 显示下限报警的报警设置 |
下限回差值 | 显示下限报警的回差值 |
2.4应用说明
1：以雷达低位设置5m为例，高于4米，低于1米都要报警
名称 | 设置值 | 说明 |
上限值设置 | 4.000m | 继电器输出为：上限 |
上限回差值 | 0.05m（5cm） | 上限报警点回差（可以自由设置） |
下限值设置 | 1.000m | 继电器输出为：下限 |
下限回差值 | 0.05m（5cm） | 下限报警点回差（可以自由设置） |
2：以雷达低位设置5米为例，要求：低于1米开泵，高于4米停泵
名称 | 设置值 | 说明 |
下限值设置 | 1.000m | 继电器输出为：下限 |
下限回差值 | 3.000m | 下限报警点回差（可以自由设置） |
3：以雷达低位设置5米为例，要求：高于4米开泵，高于4米停泵
名称 | 设置值 | 说明 |
上限值设置 | 4.000m | 继电器输出为：上限 |
上限回差值 | 3.000m | 上限报警点回差（可以自由设置） |
