Modbus 通讯搭配 4‑20mA 模拟量液位信号不一致问题排查与解决

产品：KUS550 超声波传感器；

应用场景：测量罐体液位；

客户需求：测量罐体液位，通过Modbus RTU协议连接仪表显示实时数据，并通过4-20mA模拟量连接上位机，通过比例转换为实际液位；

现场实施：

确认传感器测试无误之后，进行现场安装调试。将超声波传感器固定安装于指定测点，完成线缆接线。完成设备接地、防护处理，排查现场干扰，确保设备稳定运行。

存在问题：

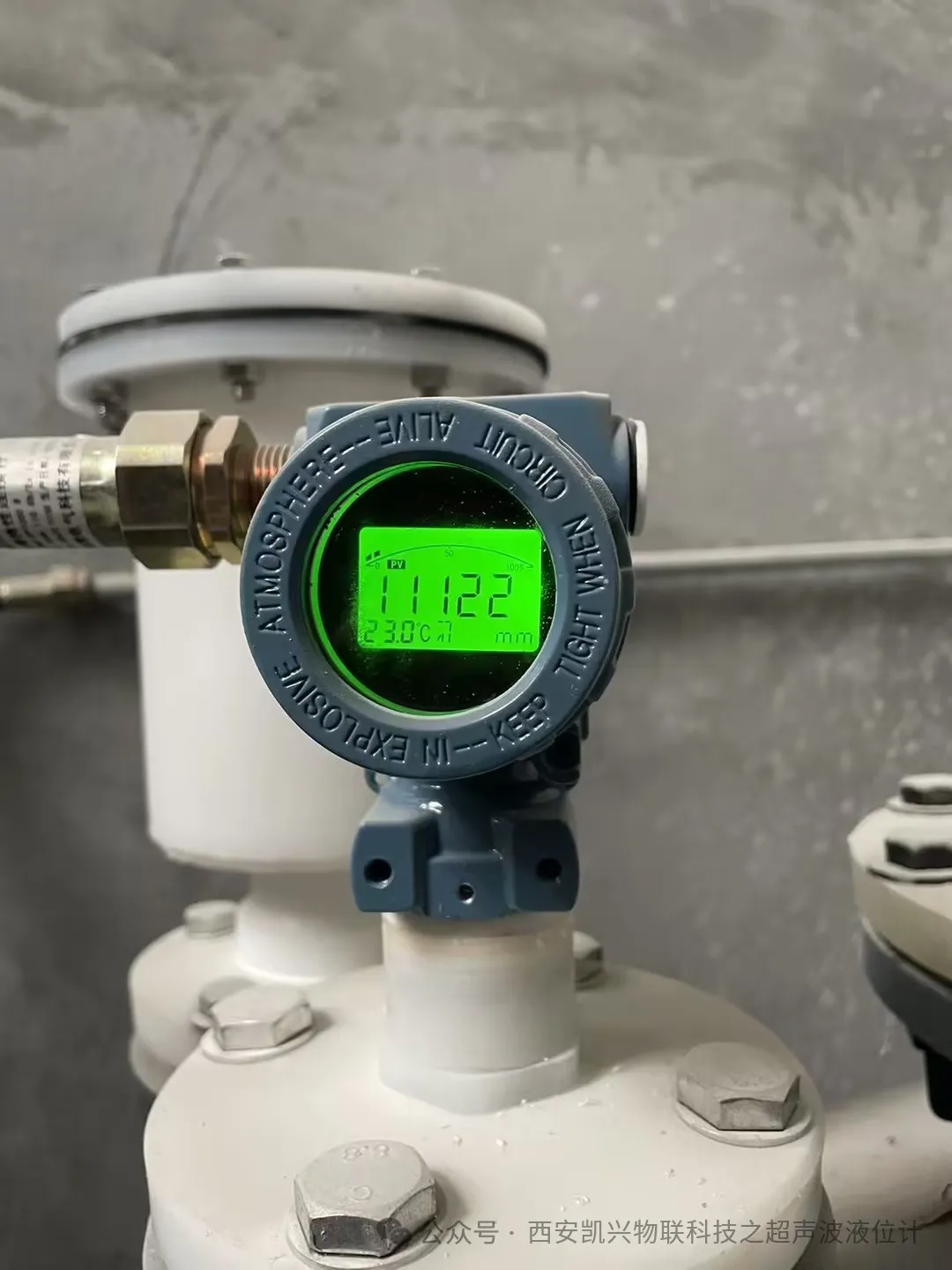

空液位时显示值异常高（满量程约1.2m），测量值为11122mm，显示异常。

问题分析：

仪表显示值为RS485 Modbus RTU 读取到的值，且示值接近满量程，小数点位置异常，导致显示值超出范围且过大。由此延伸，当前为传感器距离测定模式，并非液位模式，故仅需修改显示小数点位置，和探头测量模式即可解决问题。

解决方案：

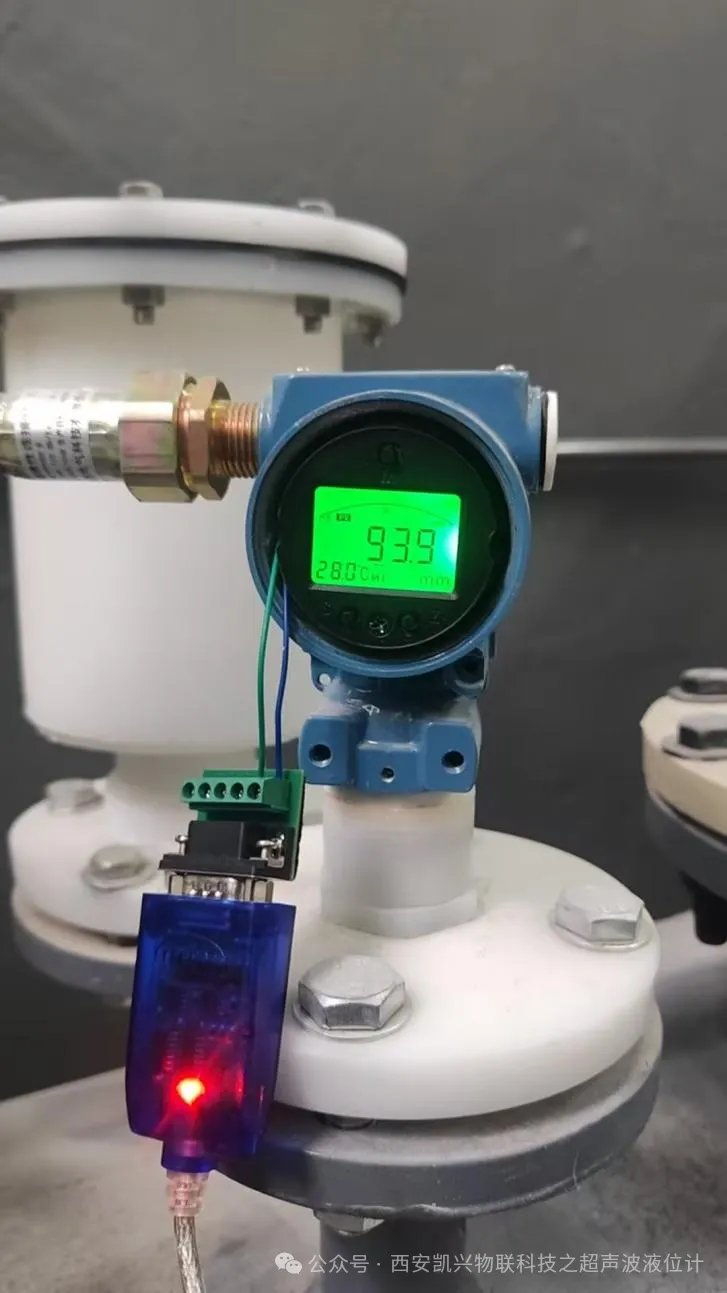

通过远程控制修改设备测量模式，让客户现场手动修改仪表小数位数，通过RS485 Modbus RTU 读取到的值为93.9mm，问题解决，但用户反馈上位机通过4-20mA转换为实际液位的值与仪表不符，通过查验发现用户上位机测量范围与实际不符通过验算获取正确数据并修改后显示准确。

实施效果：

1.实现液位自动采集，实时通过二次仪表反应液位状态，上位机通过4-20mA模拟量实时获取并转换为实际液位；

2.可实时查看液位数值；

3.设备适应蓄水池现场环境，运行稳定，减少人工到场频次。

客户价值：

省去人工测量工作，水位状态可视化，便于管控，液位异常可以及时处置，提升现场管理效率。
