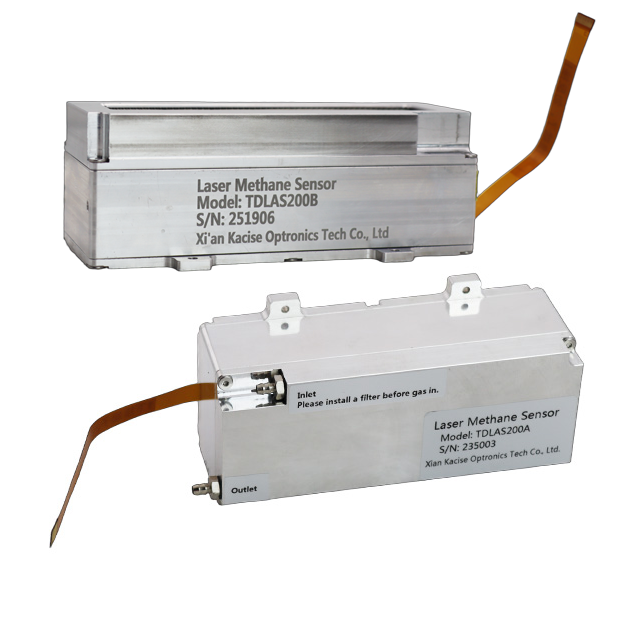

TDLAS200 系列激光甲烷传感器
TDLAS200 系列激光甲烷传感器
- 产品详情
- 产品参数
- 产品评论
1. 产品简介
TDLAS200 激光气体遥测模块基于激光吸收光谱技术制造。它发射特定波长的激光，用于检测在激光光路范围内是否存在目标气体，从而获得目标气体的浓度。
2. 产品特点
高灵敏度，只对目标气体产生响应
内置参考气室，可实现自动校准
易于集成，数字接口可直接输出状态和浓度
3. 测量原理
“甲烷分子会吸收特定波长的光” —— 分子吸收光谱
“透明介质（甲烷气体团）对光的吸收量与气体团的厚度和浓度成正比” —— 比尔-朗伯定律（Beer-Lambert 定律）
基于上述物理原理，利用特定波长的光束穿透泄漏的甲烷气体团，根据光束的衰减程度，即可测量气体中甲烷的浓度。该方法仅对甲烷具有响应（具有唯一选择性）。
通过使用带有多次反射的检测气室，使激光在被测气体中多次往返，可以成倍提高检测灵敏度。
4.技术参数
| 项目 | TDLAS200A（抽气式） | TDLAS200B（扩散式） |
| 检测对象 | 甲烷（CH₄） | 甲烷（CH₄） |
| 测量原理 | 激光吸收光谱（TDLAS） | 激光吸收光谱（TDLAS） |
| 静态检测下限 | 0.5 ppm @25℃ 5SPS（典型值，详情请联系我们） | 0.5 ppm @25℃ 5SPS（典型值，详情请联系我们） |
| 气室体积 | 53 ml | 53 ml |
| 最快响应时间 | 0.2 s | 90 s |
| 测量范围 | 0～5000 ppm，0～10000 ppm | |
| 测量误差 | 0–200 ppm：真值的 ±2 ppm 200–1000 ppm：真值的 ±1% 1000–5000 ppm：真值的 ±2% 5000–10000 ppm：真值的 ±3% | |
| 12 小时漂移 | ±1.5 ppm | ±1.5 ppm |
| 工作温度 | -20～50℃ | -20～50℃ |
| 电源 | 5–12VDC，典型功耗 1W，最大功耗 6W 推荐使用 12V 1A 电源 | |
| 外形尺寸 | 115×59×38 mm | 115×59×40 mm |
| 气体进/出接口 | 宝塔直通 M-5AU-4 | 宝塔直通 M-5AU-4 |
