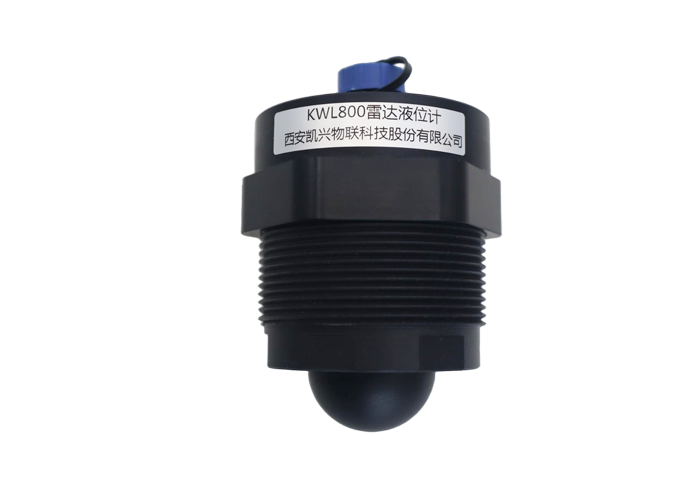

KWL800雷达液位计/水位计
KWL800雷达液位计/水位计
- 产品详情
- 产品参数
- 产品评论
一、产品简介
KWL800雷达水位计是我司推出的一款针对于水位/液位测量的传感器，同时这款传感器也可以测量固体物料的距离。其最高防护等级可以达到IP68，传感器输出包括可选的4-20mA、继电器。通讯采用RS485或UART，使用标准MODBUS RTU协议。产品最大量程可达20m，最小盲区6cm。
二、产品特点
l 自研射频芯片
l 采用FMCW技术
l 毫米波穿透性强，适用于复杂工况
l 设备体积小，采用公制安装螺纹，易于安装
l 量程可达20m
l 波束角小于3°
l 采用PTFE外壳，无惧腐蚀
三、外形尺寸
四、技术参数
参数 | KWL800 |
测量频率 | 80GHz(77~81GHz) |
测量周期 | >300ms(可调) |
测量精度 | ±10mm(实测精度) |
量程 | 20m(MAX) |
盲区 | 60mm(MIN) |
波束角 | <±3° |
模拟输出 | 4-20mA(可选) |
开关输出 | 2路继电器(可选) |
通讯接口 | RS485 |
通讯协议 | MODBUS RTU |
供电电压 | 12~30VDC |
工作电流 | 20mA@12VDC |
安装螺纹 | M57x2 |
防护等级 | 默认IP67(可定制IP68) |
工作温度 | -40~75°C |
五、接线定义
颜色 | 定义 |
红色 | 电源正极/12~30VDC |
黑色 | 电源负极/GND/0V |
黄色 | 4-20mA 输出 |
蓝色 | RS485A |
绿色 | RS485B |
白色 | SW1 继电器开关1 |
灰色 | SW1 继电器开关1 |
橙色 | SW2 继电器开关2 |
棕色 | SW2 继电器开关2 |
六、安装说明
1、设备拆箱检查
l 到货后检查包装是否完好，将仪器从包装内取出，检查设备附件是否齐全。
l 认真阅读产品说明书。
l 检查设备外观是否有损伤。
如果出现问题请第一时间联系我们进行处理。
2、安装环境检查
l 设备安装正下方波束角内是否有杂物干扰
l 如图所示，安装设备后设备发射的电磁波需要与被测面垂直
3、安装方法
如下图所示，将产品固定于支架上。
七、注意事项
l 传感器安装位置尽量保持稳定，避免抖动，下方环境尽量空旷。
l 传感器距离被测液面最小距离应大于30cm。
l 传感器距离罐体边缘、水池边缘、河坝边沿的距离应该大于0.5m。
l 选择水面波动小的位置安装传感器，避免因为水面波动而导致测量精度变差或测量异常。
