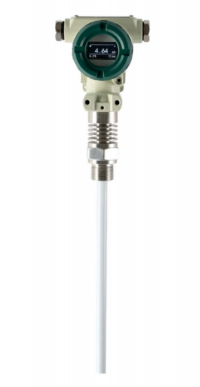

KSLV623高温高压电容液位计
KSLV623高温高压电容液位计
- 产品详情
- 产品参数
- 产品评论
一、产品介绍
KSLV623高温高压电容液位计，适用于工业生产过程中各种高压设备、容器中导电介质液位的连续性测量，变送输出4-20mA直流标准信号。探极采用进PTFE材料制作可在200℃环境下长期工作，采取自动密封结构杜绝介质的泄漏。
二、性能指标
编号 | 项目 | 指标 | 备注 |
1 | 工作电压 | DC 24V | 范围：12~28Vdc |
3 | 承压范围 | ≤32Mpa 常温下 | |
4 | 检测范围 | 50mm～2000mm | 可带护管，长度按要求定制 |
5 | 引线长度 | 1000 mm | 长度按要求定制 |
6 | 探极直径 | Φ12mm | 或其他尺寸 |
7 | 介质温度 | -200~250℃ | |
8 | 工作环境 | -40～85℃ | |
9 | 固定方式 | 螺纹安装M20×1.5/M27*2 | 支持法兰安装，特殊规格需定制 |
10 | 精确度 | 绝对误差±3mm | |
11 | 数字输出 | RS485 | |
12 | 模拟输出 | 电流：4～20mA |
注意：
精确度等级测量均为实验室静态试验结果，实际精度请以实际安装环境为准。
三、产品尺寸图
四、接线定义
接线端子序号 | 2088壳体接线定义 | ||
4-20mA两线制 | 4-20mA三线制 | RS485 | |
- | 空脚 | 空脚 | RS485_B |
- | 液位4-20mA负 | 24V-/GND/公共接地 | 24V-/GND/公共接地 |
+ | 液位4-20mA正 | 24V+供电 | 24V+供电 |
+ | 空脚 | 液位信号输出 | RS485_A |
