一、 产品介绍

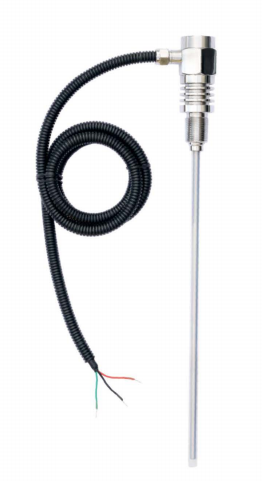

小巧型高温高压液位传感器，适用于工业生产过程中各种高压设备、容器中导电介质液位的连续性测量，变送输出标准信号。探极采用进PTFE材料制作可在200℃环境下长期工作，采取自动密封结构杜绝介质的泄漏。

二、 性能指标

注意：

1、模拟电流的工作电压要求使用DC24V供电，范围为12~28Vdc。

2、精确度等级测量均为实验室静态试验结果，实际精度请以实际安装环境为准。

三、产品尺寸图

                     KSLV628A                                                                                             KSLV628B

四、接线定义

红线---电源正级V+      4-20mA正极

黑线---电源负极V-      4-20mA负极GND

黄线---TTL-RX RS232-RXD RS485-A CAN-H 单线通讯/校准

绿线---TTL-TX RS232-TXD RS485-B CAN-L 电压、电流、电阻信号输出

注意

1、引出线缆统一使用多芯线缆，引出线中间截断时，请严格按照接线方式连接，多余线缆请做绝缘处理。

2、如客户有特殊定制需求，接线定义可能与本说明书有出入，请以实际张贴的接线定义为准。
