一、产品介绍

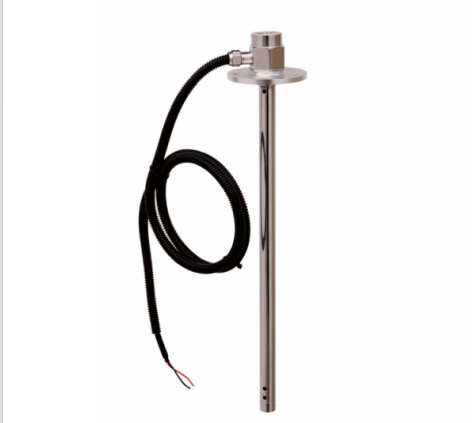

KSLV661液位传感器基于射频电容测量原理，采用断层扫描技术,动态分析传感器在介质中各种参数，自动进行精确补偿，输出信号随液位高度改变呈线性连续变化。传感器可附带温度输出和报警输出功能，整机无任何弹性部件和可动部件，耐冲击、安装方便，可安装在各种场合对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。

KSLV661油位传感器是计量级测量仪器，具有很高的分辨率和测量精度。它无须人工干预，自动校准，不存在温度漂移，不受介质的变化影响，都能正确输出精确的液位高度信号。彻底解决了乙醇汽油、甲醇燃料等介质难测量的问题，也同时解决了不同地区因油的标号不同和温度的巨大差异引起的测量误差问题。

二、性能指标

长期稳定性:≤0.01%FS/年;温度漂移:≤0.02%FS/℃(在-40 - 80℃范围内)

注意：

Ø 模拟电流的工作电压要求使用DC24V供电，范围为12~28VDC。

Ø 精确度等级测量均为实验室静态试验结果，实际精度请以实际安装环境为准。

三、产品尺寸图

四、接线定义

常规单液位测量传感器接线定义

红线---电源正级V+      4-20mA正极

黑线---电源负极V-      4-20mA负极GND

黄线---TTL-RX RS232-RXD RS485-A CAN-H 单线通讯/校准

绿线---TTL-TX RS232-TXD RS485-B CAN-L 电压、电流、电阻信号输出

温度+液位测量传感器接线定义

1.4-20mA两线制温度液位一体：

液位：红-电源正级V+，黑-电源负极V-，

温度：黄-电源正级V+，绿-电源负极V-；

2.4-20mA三线制温度液位一体：

液位：红-电源正级V+，黑-电源负极V-，绿-液位电流输出，

温度：红-电源正级V+，黑-电源负极V-，黄-温度电流输出；

3.0-5V温度液位一体：

液位：红-电源正级V+，黑-电源负极V-，绿-液位电压输出，

温度：红-电源正级V+，黑-电源负极V-，黄-温度电压输出；

4.液位三线+温度两线：

液位：红-电源正级V+，黑-电源负极V-，白-电流输出，

温度：黄-电源正级V+，绿-电源负极V-；

5.4-20毫安三线温度液位振动一体：

红-电源正级V+，黑-电源负极V-，白-Ao振动输出，

棕To温度输出，绿Yo液位输出；

6.4-20mA纯温度：

红-电源正级V+，黑-电源负极V-,黄调试校准线

注意

Ø 引出线缆统一使用多芯线缆，引出线中间截断时，请严格按照接线方式连接，多余线缆请做绝缘处理。

Ø 校准线默认做隐藏处理。

Ø 如客户有特殊定制需求，接线定义可能与本说明书有出入，请以实际张贴的接线定义为准。
