1、 简介

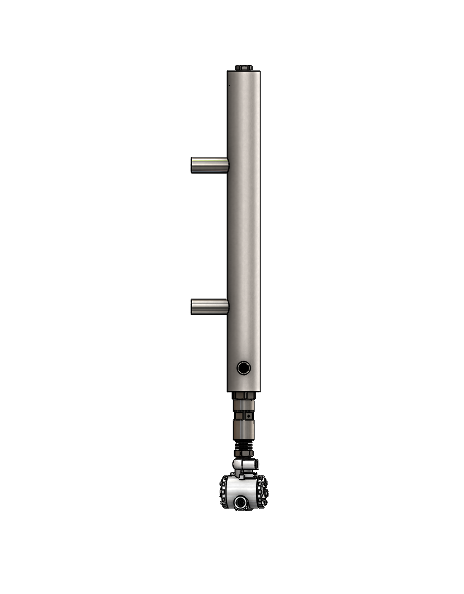

1.1 智能锅炉液位计

智能锅炉汽包液位计，是基于电容测量原理的液位计。它采用断层扫描技术，通过测量分析测量筒内的液态、气态介质的介电常数、补偿温度、压力等变化带来的影响。经过微处理器运算处理后输出符合工业标准的4-20mA电流信号，也可输出RS485数字信号供给使用。

液位计具有全工况条件（锅炉启、停、排污、工况等）下液位准确连续测控

功能，长期稳定性好，并且经C E 认证有良好的电磁兼容特性。在运行过程中实时动态补偿，将温度、压力变化等因素减少到最小，长期稳定性好，是一款全工况，高性价比的汽包液位计。

液位计主要用于余热发电等高温、中压锅炉汽包上。

技术指标：

●工作电压：最大：28V     最小：20V

●电 流 环：两线制4.00mA ～ 20.00mA（±2.5%）

●防爆等级：ExiaIICT6

●防爆参数：Ui=30V,Ii=100mA,Pi=0.75W,Ci=100pF,Li=10uH

●工作压力：6.5MPa max

●测量范围：1500mm

●测量周期：0.1秒

●环境温度：-40℃～65℃

●介质温度： 400℃ max

●防护等级：IP65

2、 安装、使用及注意事项

用户在安装及使用本产品前，应仔细阅读使用说明书，并严格遵循其技术要求及注意事项，否则可能导致设备的损坏或事故的发生。                                      供电及接线方式

安装示意图
